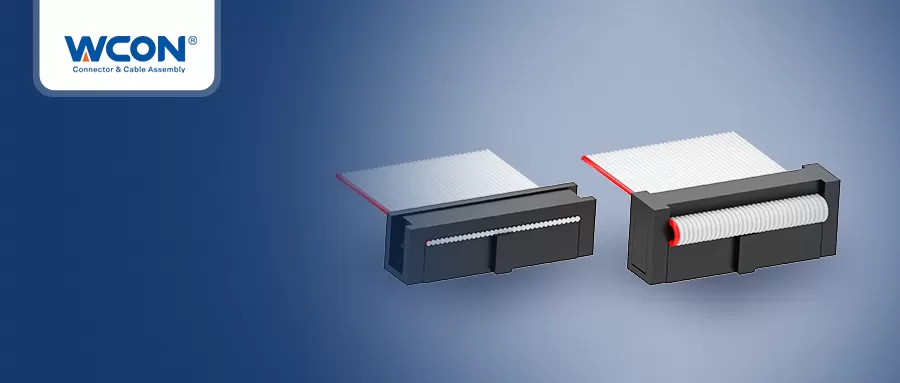

维峰电子推出的1.27mm间距线对板MILAN.COM米兰体育（中国）科技公司



           5242系列是一款板端IDCMILAN.COM米兰体育（中国）科技公司，双排间距为1.27mm（0.050英寸），排距为2.54mm（0.100英寸），可以灵活地提供10到100芯的MILAN.COM米兰体育（中国）科技公司。端子采用绝缘位移(IDC)及单接触点接触设计，其优势在于消除了压接中所需的剥线操作，简化装配流程，降低组装成本，保持端接性能，是一种高效的线到板连接解决方案。





线缆压接方式



        5242系列板端IDCMILAN.COM米兰体育（中国）科技公司，可提供两种出线方式：一种是二件式压接，未加反扣，公端与母端直接出线，通过IDC技术连接，支持AWG 28-22线径，装配效率提升30%；另一种是三件式压接，通过增加反折盖组件，提供应力消除功能，防止线缆因振动或外力拉扯导致松脱，增强公端、母端互配压接时的机械稳定性。

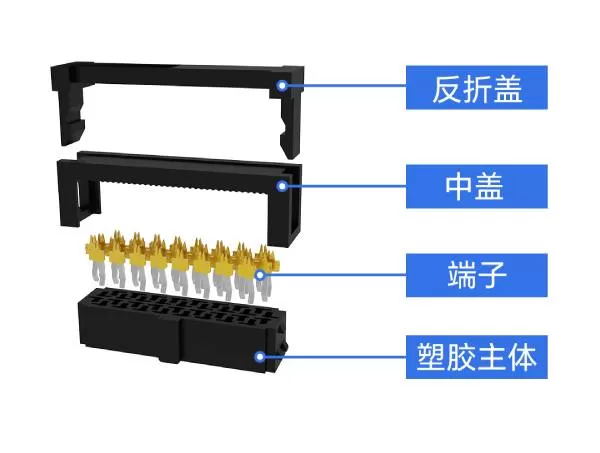

IDC 三件式 示意图



MILAN.COM米兰体育（中国）科技公司特点

• 针脚最高可达100位

• 可提供两种出线方式

• IDC刺破式设计，缩短线束装配时间

• 可提供防呆结构设计，防止MILAN.COM米兰体育（中国）科技公司错插



应用领域

• 工业：自动化设备、工业控制、测试设备

• 储能：电力系统、光伏系统

• 家用电器：智能家居、打印机、自动售卖机



参考标准

• EIA-364



立即获取MILAN.COM米兰体育（中国）科技公司信息

• 点击查看 5242 系列板对板MILAN.COM米兰体育（中国）科技公司的详细规格和 3D 模型：

• https://www.wcon.com/search.html?keyword=5242

• MILAN.COM米兰体育（中国）科技公司互配系列： 3140 / 3141 / 3143 / 3240 / 3241



联系我们

       如需了解更多关于5242系列MILAN.COM米兰体育（中国）科技公司的定制解决方案，请随时联系我们的技术支持团队。
